توضیحات

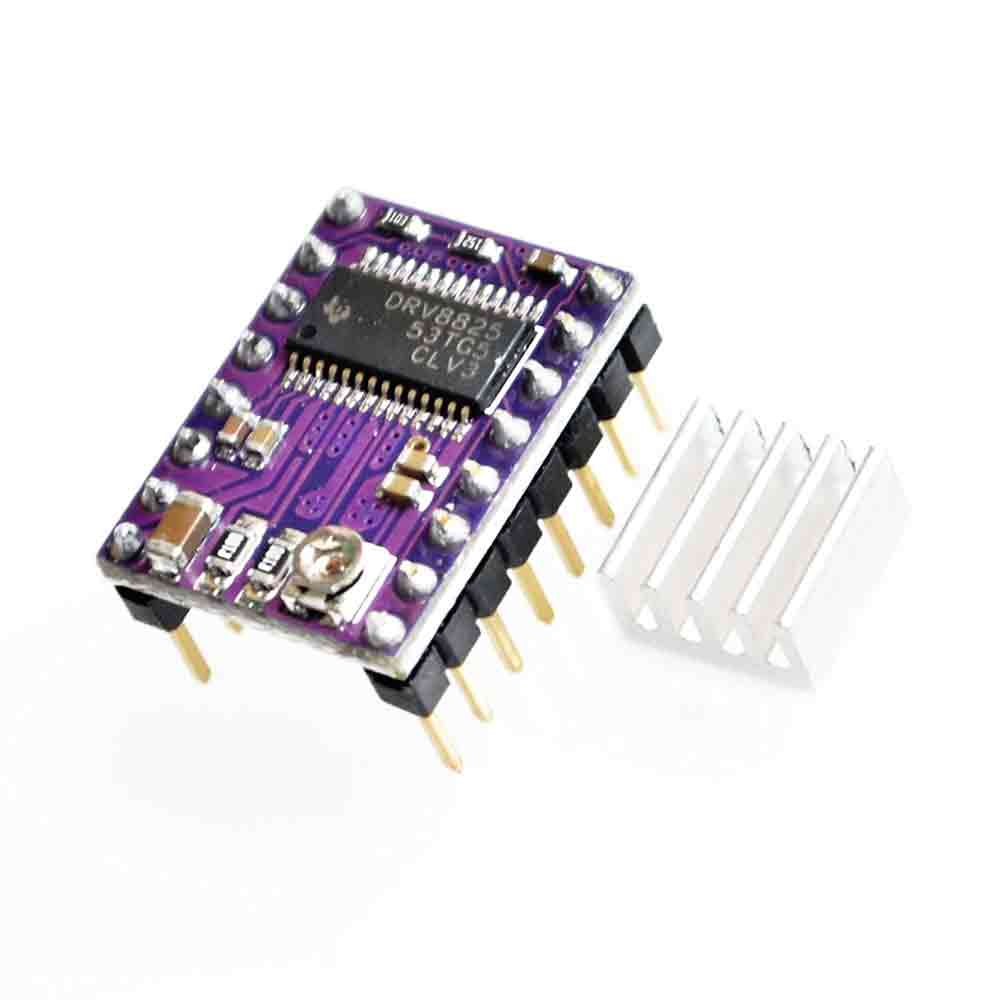

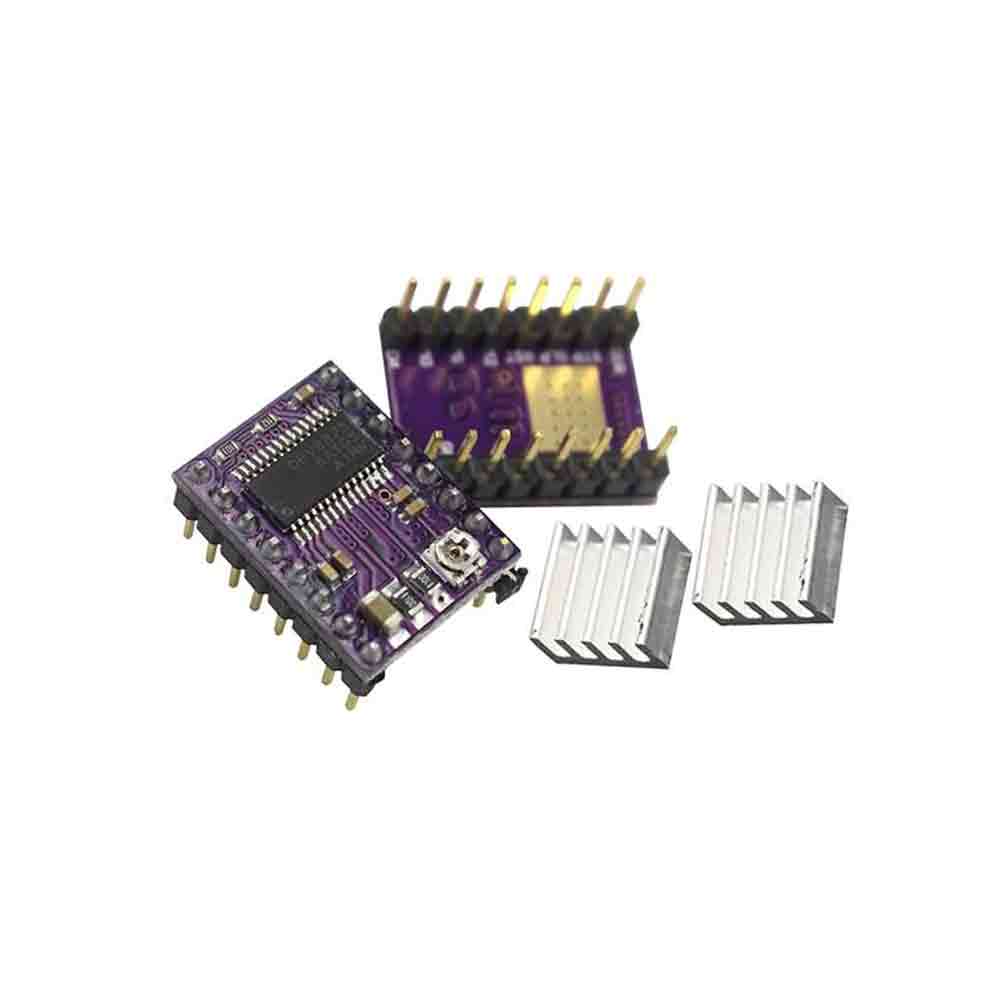

ماژول درایور استپر موتور DRV8825 یک درایور برای راه اندازی موتور های استپر دو قطبی بصورت میکرواستپ است.
این درایور از حالتهای استپ کامل، 1/2، 1/4، 1/8، 1/16 و 1/32 پشتیبانی میکند
به علت قرار گرفتن پتانسیومتر بر روی برد این درایور دیگر نیاز به منبع ولتاژ خارجی نمی باشد و به همین علت این درایور از محبوبیت بالایی در بین کاربران برخوردار می باشد
ماژول درایور 8825 دارای پین خروجی می باشد که تقریبا برابر برد درایور A4988 است و می تواند جایگزینی مناسب برای این برد باشد
از ویژگی های این درایور ، داشتن محافظ در برابر مصرف جریان اضافی ،تنظیم محدوده جریان و افزایش دما بیش از حد را می توان نام برد
ولتاژ کاری درایور 8825 از 8.2 تا 45 ولت می باشد و می تواند در هر فاز با جریان هوای فن و بدون هیت سینک حداکثر تا 2.5A را جریان دهی کند
درایور 8825 با بردهای آردوینو کاملا هماهنگ و سازگار می باشد
ویژگی های DRV8825:
دارای 6 حالت متفاوت تفکیک پذیری استپ: استپ کامل، 1/2 استپ، 1/4 استپپ، 1/8 استپ، 1/8 استپ، 1/16 استپ و 1/32 استپ
ماکزیمم ولتاژ 45 ولت
دارای رگولاتور داخلی
دارای رابط کنترلی ساده
ارتباط مستقیم با ولتاژ 3.3 ولت و 5 ولت
کنترل قابل تنظیم جریان برای داشتن ماکزمیم جریان خروجی با استفاده از پتانسیومتر
دارای محافظ ولتاژ ، جریان و حرارت
